ВЫБОР ДИАМЕТРА ПРИСОЕДИНЕНИЯ РЕДУКЦИОННОГО КЛАПАНА COSR-16

В этой статье рассмотрим, как выполнить оптимальный подбор регулятора давления пара с пилотным управлением.

На конкретном примере произведем подбор редукционного клапана на паропровод DN50, для понижения давления пара с 5,0бар до 3,0бар.  Расход пара изменятся в пределах от 60кг/ч до 500кг/ч.

Практика показывает, что в таких случаях прибегают к одному из вариантов:
— выбирают клапан по его расходным характеристикам
— выбирают клапан по диаметру трубы

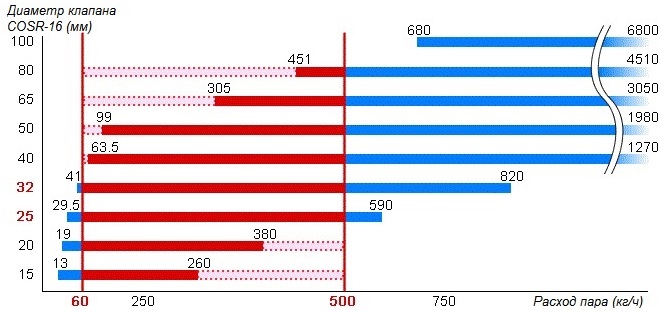

Для визуализации расходных характеристик редукционных клапанов TLV COSR-16 воспользуемся диаграммой, на которой обозначен рабочий диапазон для каждого типоразмера редуктора при редуцировании пара с 5,0бар до 3,0бар.

Рабочий диапазон клапана ограничен максимальным и минимальным расходом пара. Для определения максимального расхода пара достаточно воспользоваться таблицей пропускной способности редукторов TLV COSR-16. Минимальный расход составляет 5% для DN15-50 и 10% для DN65-150. Сплошным красным цветом обозначена расходная характеристика редуктора, которая соответствует заданному расходу пара (мин. 60кг/ч и макс. 500кг/ч).

Диаграмма демонстрирует, что заданный рабочий диапазон полностью перекрывают только редукционные клапаны с диаметром присоединения DN25 и DN32.

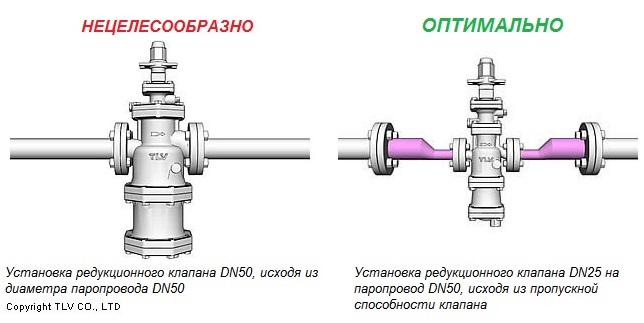

В то же время клапан DN50, который соответствует диаметру паропровода, имеет 4-х кратный запас производительности, но не имеет возможности четко работать в диапазоне расходов пара от 60кг/ч до 99кг/ч.

Таким образом, можно сделать вывод, что подбор клапанов как редукционных, так и регулирующих, необходимо осуществлять только исходя из их пропускной способности, а не по диаметру трубопровода. Это позволит получить ожидаемое качество регулирования пара, сохранить рабочий ресурс регулирующей арматуры, а так же избежать перерасхода капиталовложений.

Стоит так же отметить, что регуляторы давления разных производителей с одним и тем же присоединительным размером, могут иметь различную производительность. Поэтому при их сравнении определяющим показателем будут расходные характеристики, а не диаметр подключения.
