РЕКОМЕНДАЦИИ ПО УДАЛЕНИЮ КОНДЕНСАТА ИЗ ПАРОПРОВОДА

  Роль парораспределительных магистралей заключается в надежной подаче пара наивысшего качества для парового оборудования. Для этого конденсат следует быстро и эффективно удалять, за что и отвечают конденсатоотводчики, установленные в соответствующих местах сброса конденсата.

  Но конденсатоотводчики нельзя просто взять, поставить лишь бы где и забыть о них. При их установке на паромагистралях следует придерживаться определенных правил. Для обеспечения правильной работы конденсатоотводчиков необходимо тщательно соблюдать методы их монтажа и так же тщательно выбирать места установки.

  Скорость потока пара обычно гораздо выше в паромагистралях, чем в паровом оборудовании, и может достигать 30 м/с. На такой скорости, когда вся площадь поперечного сечения трубы заполнена водой, через трубопровод могут проходить высокоскоростные потоки конденсата, приводящие к гидравлическим ударам, которые становятся причиной травм, повреждения трубопровода, клапанов и оборудования.

  4 нижеприведенных рекомендации помогут обеспечить непрерывный отвод конденсата из паропровода и предотвратить возникновение типичных проблем паромагистралей, таких как гидравлические удары или воздушные прослойки.

Рекомендация №1: тщательно выбирать расположение конденсатоотводчика.


  Даже в тех случаях, когда парораспределительные магистрали идут по прямой, конденсатоотводчики всегда следует устанавливать через каждые 30-50 метров, а также на дне райзера или колодца. Особое внимание также следует уделить установке конденсатоотводчиков в местах, где существует вероятность скопления конденсата, чтобы он не перекрывал площадь поперечного сечения трубы, тем самым набирая исключительно высокую скорость.

  Конденсатоотводчики следует устанавливать в следующих случаях:

Через каждые 30 — 50 метров

Конденсатоотводчики следует устанавливать на паромагистрали через каждые 30 — 50 метров.

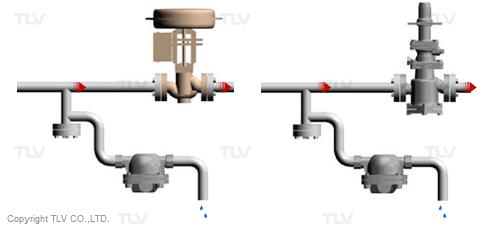

Перед редукционными и регулирующими клапанами

Конденсатоотводчик следует устанавливать непосредственно перед редукционными клапанами / регулирующими клапанами, чтобы предотвратить накопление конденсата при закрытии клапана. Конденсатоотводчик также помогает уменьшить эрозию седла клапана, вызванную конденсатом. Аналогичным образом, конденсатоотводчики помещают между двумя редукционными клапанами в серийной установке для удаления конденсата, оказавшегося между клапанами во время работы или отключения.

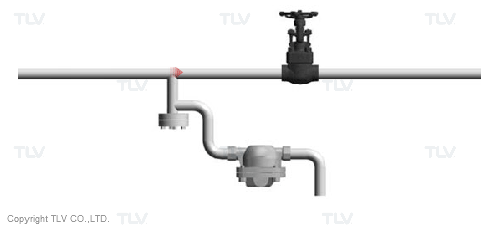

Перед ручными клапанами, которые долго были закрыты

Конденсатоотводчики следует устанавливать перед закрытыми в течение долгого времени ручными клапанами, чтобы избежать скопления конденсата, который при открытии клапана может на высокой скорости попасть в трубопровод. Аналогично конденсатоотводчики стоит устанавливать в конце трубопровода (паромагистрали) для дренирования, что поможет обеспечить безопасную и эффективную работу.

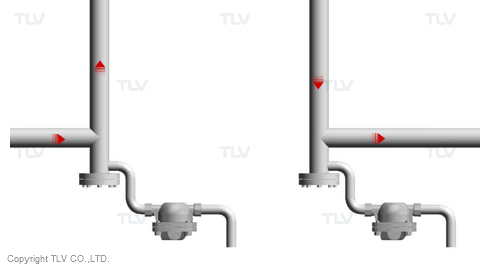

В нижней части вертикальных подъёмов или сборников

Конденсатоотводчик надо устанавливать в нижней части вертикальных секций трубопровода, т.к. из-за гравитации и изменений направления конденсат может накапливаться там.

Рекомендация №2: обеспечить необходимые опоры и наклон паропровода


  Если опора трубопровода (напр., подвеска для труб) находится слишком далеко, труба может провисать под тяжестью собственного веса. Такого рода проблемы могут привести к образованию конденсата в нежелательных местах, даже если трубопровод установлен под небольшим наклоном, именно поэтому важно:

  • установить опоры трубопровода через соответствующие интервалы и

  • установить трубопроводы с уклоном не менее 1:100.

 Кроме того, следует соблюдать осторожность при использовании карниза здания для регулировки наклона, поскольку сами карнизы могут быть слегка наклонены, что может отрицательно повлиять на поток конденсата и дренаж.

Проблемы, вызванные трубопроводом без поддержки

Если у трубопровода нет опоры, он может прогнуться, что приведет к образованию конденсата

Проблемы, вызванные установкой паропровода параллельно земле

Трубопроводы не должны устанавливаться параллельно земле, т.к. это может затруднить проход потока конденсата.

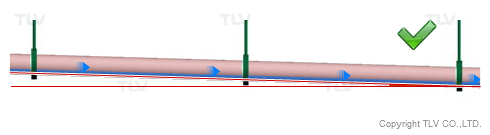

Можно исправить установкой трубопровода под наклоном

Трубопровод должен быть установлен с уклоном не менее 1:100.

Рекомендация №3: обратить внимание на конфигурацию отстойника конденсата (сливного кармана)


  Размеры соединений конденсатоотводчиков обычно колеблются между 15 мм и 25 мм (кроме тех, которые используются для нагревания или производства). В некоторых случаях трубопровод и конденсатоотводчик одного и того же диаметра соединяются напрямую. Однако в большинстве случаев практиковать такое не рекомендуется: если диаметр паропровода значительно больше, быстро перемещающийся конденсат не сможет пройти через довольно узкое отверстие, а вместо этого пройдет через коллекторную ветвь. Вместо этого для эффективного и действенного удаления конденсата устанавливают трубы подходящего большего диаметра (коллекторные ветви или сливные карманы).

 Пример расчетов размера сливного кармана приведены ниже. Кроме того, соединение между трубопроводом и карманом должно быть установлено приблизительно на расстоянии 50 — 100 мм от дна самого кармана, чтобы предотвратить попадание в конденсатоотводчик грязи и отложений. При такой конфигурации у грязевого кармана всегда ставится продувочный вентиль.

Пример расчетов размера сливного кармана

Основной диаметр Размер кармана Глубина кармана
(Автоматический запуск)
50 мм 50 мм 700 мм
100 мм 100 мм 700 мм
250 мм 150 мм 700 мм
500 мм 250 мм 750 мм

 При определении размера сливного кармана следует оставить достаточно места для грязевого кармана, а также для поддерживающей части между циклами. Коллекторная ветвь может быть особенно важна при запуске, когда в результате прогрева трубопровода или открытия клапана появляются потоки конденсата.

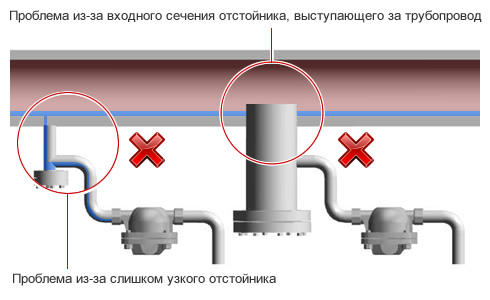

Плохо спроектированный отстойник

Конденсатоотводчик следует устанавливать непосредственно перед редукционными клапанами / регулирующими клапанами, чтобы предотвратить накопление конденсата при закрытии клапана. Конденсатоотводчик также помогает уменьшить эрозию седла клапана, вызванную конденсатом. Аналогичным образом, конденсатоотводчики помещают между двумя редукционными клапанами в серийной установке для удаления конденсата, оказавшегося между клапанами во время работы или отключения.

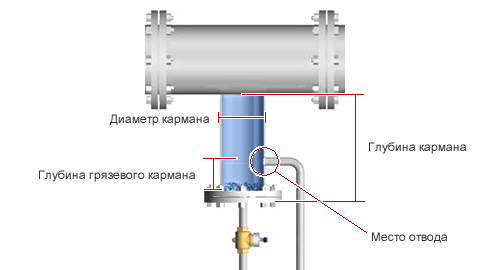

Хорошо спроектированный отстойник

Размер отстойника (сливного кармана) обычно учитывает как минимум четыре фактора: диаметр кармана, глубина кармана, глубина грязевого кармана и место отвода.

Рекомендация №4: правильно удалять воздух и конденсат в конце паропровода


В конце паропровода важно удалить воздух, который изначально присутствовал здесь при запуске.

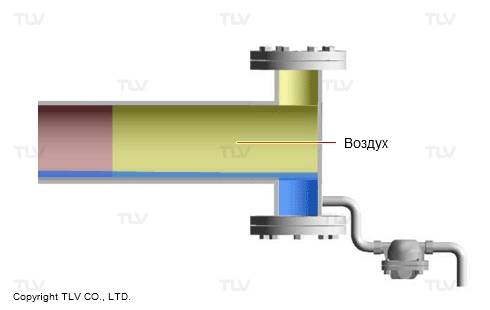

Удаление воздуха в паропроводах

Для предотвращения попадания воздуха в трубопровод следует установить вентиляционное отверстие.

Кроме того, важно установить отстойник для отвода конденсата по всей длине паропровода, а особенно в его конце.

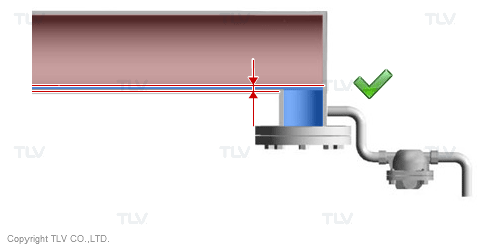

Установка конденсатоотводчика на конце паропровода

Установка отстойника (сливного кармана) в конце паропровода позволит конденсату накапливаться именно здесь, что обеспечит беспрепятственный отвод.

  В итоге для эффективного удаления конденсата необходимо:

  • тщательно выбрать место для конденсатоотводчика
  • обеспечить соответствующее обслуживание и наклон паропровода
  • спроектировать отстойник для обеспечения беспрерывного отвода конденсата
  • должным образом удалять воздух и конденсат в конце магистрали

  Поскольку безопасность является чрезвычайно важным фактором при конфигурации паропроводов, если у вас возникают сомнения, всегда обязательно обращайтесь к специалисту в области пара, например, к TLV.
