БАЙСПАСНЫЕ КЛАПАНЫ

В этой статье мы рассмотрим байпасные клапаны.

Редукционные и регулирующие клапаны, а также конденсатоотводчики часто оснащены отводной трубой. Клапан в такой отводной трубе называется байпасным

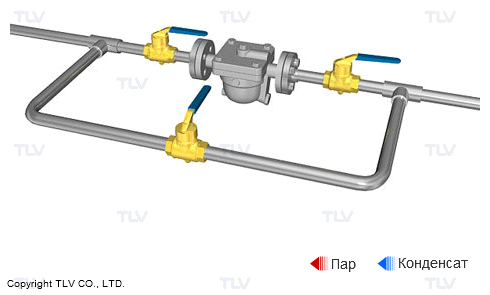

Байпасный клапан на конденсатоотводчике

Байпасный клапан на редукционном клапане

Что такое байпасные клапаны?


Термин байпасный клапан описывает любой клапан, установленный в отводной трубе вне зависимости от его конкретной формы или конфигурации. Итак, какие типы клапанов подходят для установки в отводную трубу?а

Роль байпасных клапанов


При рассмотрении типов клапанов, подходящих для установки в отводной трубе, необходимо подумать о роли этой трубы. С какой целью она была проведена? Отводные трубы можно условно разделить на две категории.

  • Отводная труба, действующая как резервная линия, позволяет продолжить работу, в то время как поврежденное оборудование, такое как редукционные клапаны и конденсатоотводчики, изолируются и отключаются на время замены или ремонта

  • Отводная труба, предназначенная для увеличения производительности редукционных клапанов и конденсатоотводчиков.

Эти разные цели требуют клапанов с разными функциями. Поэтому оптимальные модели клапанов будут отличаться.

Клапаны, подходящие для использования в качестве байпасных клапанов


Пример: резервная линия для замены оборудования

Роль отводной трубы в качестве резервной линии на время замены оборудования не всегда заключается просто в том, чтобы позволить жидкости продолжать течь. Бывают случаи, когда она также должна выступать в качестве замены любых задействованных редукционных клапанов или конденсатоотводчиков, поэтому важно, чтобы отводная труба давала некоторую возможность «контроля жидкости». Для таких случаев наиболее подходящими являются вентили.

Пример: отводная труба для увеличения производительности оборудования

Отводная труба, установленная для увеличения производительности, рассчитана на работу с избыточным давлением или потоком, поэтому часто в полностью открытом положении используется клапан с низким сопротивлением. Кроме того, если в установку включен регулирующий клапан, он должен обладать быстрой способностью открытия/закрытия. Для таких случаев наиболее подходящими являются шаровые краны.

Типы клапанов рассматриваются в Типах клапанов и их применении.

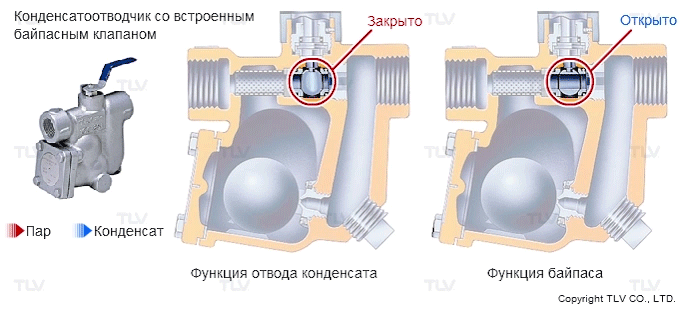

Конденсатоотводчик со встроенным байпасным клапаном


Существует модель конденсатоотводчика со встроенным байпасным клапаном.

Чтобы использовать такой конденсатоотводчик, при запуске откройте байпасный клапан для быстрого слива пускового конденсата. Затем во время нормальной работы оставьте байпасный клапан закрытым, чтобы конденсат выходил только через конденсатоотводчик. Однако имейте в виду, что, поскольку этот байпасный клапан встроен в конденсатоотводчик, он не может выполнять функцию перепуска, когда конденсатоотводчик находится в процессе замены. Насколько нам известно, не существует регулирующих клапанов или редукционных клапанов со встроенными байпасными функциями. Их следует использовать в сочетании с соответствующими клапанами.
