РЕДУКТОР СО ВСТРОЕННЫМ СЕПАРАТОРОМ — СОS

РЕГУЛЯТОР ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» СО ВСТРОЕННЫМ СЕПАРАТОРОМ И КОНДЕНСАТООТВОДЧИКОМ

МОДЕЛЬ COS

Редукционный клапан с пилотным управлением имеет встроенный фильтр, высокоэффективный циклонный сепаратор, конденсатоотводчик со свободноплавающим поплавком.

Преимущества:

  • встроенный фильтр
  • встроенный высокоэффективный циклонный сепаратор
  • встроенный конденсатоотводчик со свободноплавающим поплавком
  • высокий срок службы (из практики — 20лет безотказной работы!!!)
  • экономия пространства и капитальных затрат при монтаже
  • прецизионная точность поддержания установленного давления
  • мгновенное реагирование на изменение расхода
  • минимальный регулируемый расход – 5% от номинала (у аналогов — от 30%)
  • конструкция позволяет опломбировать и ограничить доступ к винту настройки давления
  • износостойкая мембрана из нержавеющей стали, не контактирующая с основным потоком пара
  • запатентованная конструкция поршня с функцией самоцентрирования в потоке пара
  • компактный размер
  • простота монтажа
  • встроенный в корпус импульсный канал не подвержен замерзанию
  • возможность установки внешней импульсной трубки
  • съемное седло клапана, обеспечивающее ремонтопригодность
  • рабочие элементы из нержавеющей стали
  • корпус покрыт высокотемпературной краской

Недостатки:

  • увеличение стоимости редукторов большого типоразмера

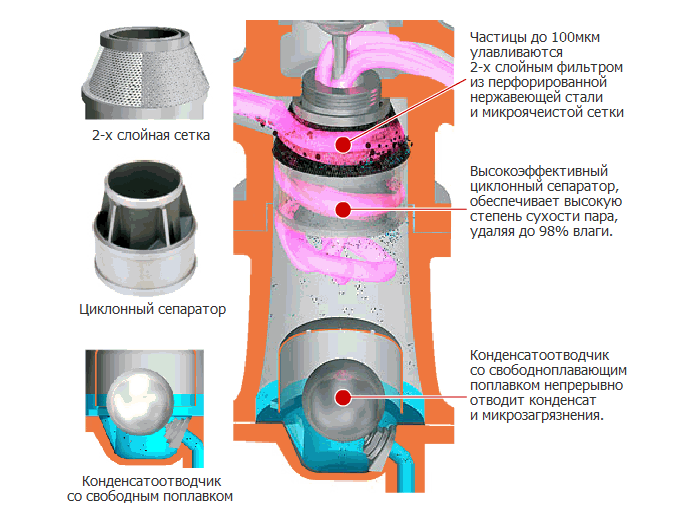

Механические загрязнения и конденсат негативно влияют на надежность и качество работы редукционных клапанов. Поэтому поступая в клапан, поток пара сначала очищается в сетчатом фильтре от механических загрязнений до 100мкм, таких как окалина и ржавчина. Далее поток поступает в запатентированный высокоэффективный циклонный сепаратор, где под действием центробежных сил улавливаются оставшиеся мелкие частицы и до 98% влаги. Конденсатоотводчик со свободноплавающим поплавком постоянно отводит их из клапана в конденсатопровод. На этапе редуцирования пар поступает уже максимально сухой и чистый, это является залогом надежной и долговечной работы клапана.

Принцип редуцирования клапана COS аналогичен принципу действия модели COSR.
