ВЛАЖНЫЙ ПАР И ЕГО СЕПАРАЦИЯ
МОДЕЛЬ
SF1
МОДЕЛЬ
DC3S

ВЛИЯНИЕ ВЛАЖНОГО ПАРА

Какова причина повышения влажности пара?

Пар  чаще всего насыщается влагой по двум причинам:

Практически все котлы генерируют пар с определенным количеством влаги в нем, если в конструкции котла не предусмотрен пароперегреватель. Степень сухости пара снижается также из-за резких колебаний нагрузки котла, в результате чего некоторая часть котловой воды захватывается и уносится потоком пара.

Тепловые потери паропроводов так же способствуют перенасыщению пара влагой с последующим образованием капель конденсата в его потоке. Если пар не проходит очистку сепарацией, образованная в нем влага и конденсат будут накапливаться в потоке. Даже с правильно расположенными дренажными конденсатными карманами, определенное количество уноса влаги неизбежно.

Влажный пар намного опаснее, чем можно себе представить.

Средняя скорость пара в паропроводах составляет 30-40 м/с, а в трубопроводной арматуре и местах присоединения теплообменников и парового оборудования, даже может превышать 100м/с. Капли конденсата, приобретающее такую скорость в потоке пара, превращаются в разрушающий абразив.

Конденсат, подхваченный потоком пара, является особенно опасным в процессах с непосредственным  нагревом. Там, где пар напрямую контактирует с продуктом, например в пищевой, резинотехнической, текстильной промышленностях. Капли конденсата, попадая на поверхность продукта, могут спровоцировать серьезные дефекты.

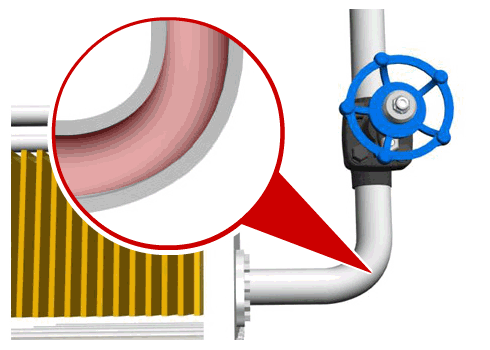

Даже в непрямых процессах нагрева, например с помощью теплообменника, влажный пар значительно снижает эффективность теплоотдачи, что заметно снижает производительность. Конденсат  разрушает поверхности трубопроводов, отводов, арматуры и других элементов паровой системы.

Конденсат в потоке пара становится причиной эрозии клапанов и седел регулирующих и редукционных клапанов, и как следствие, приводит к нарушению процессов регулирования  пара.

Влажный пар медленно, но постоянно разрушает все элементы паровой системы, что впоследствии выливается в неплановые остановки, простои и дорогостоящий ремонт.

Почему необходима установка циклонных сепараторов?

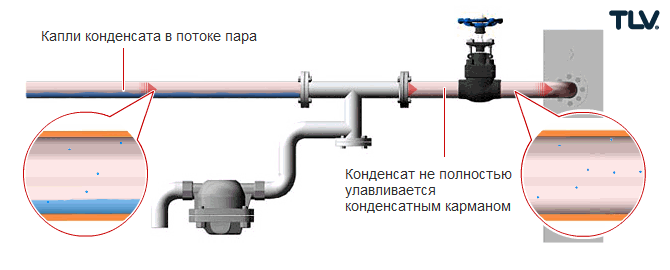

Конденсатные карманы необходимы для дренажа паропроводов. Но они могут перехватывать только конденсат, который выпал на стенки паропровода и протекает по лотку трубы, и не могут улавливать конденсат, который остается в потоке пара.

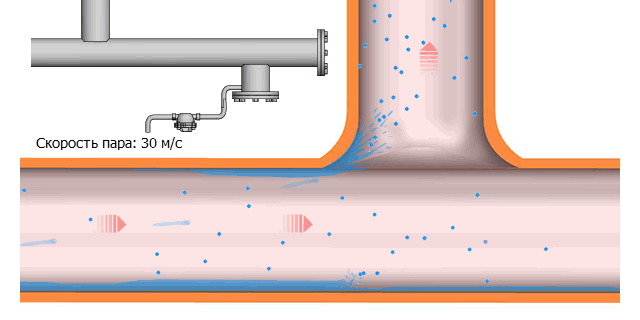

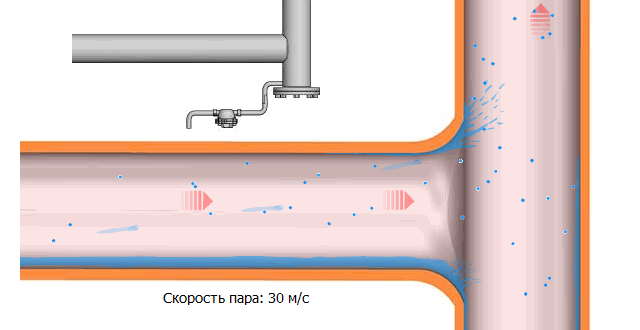

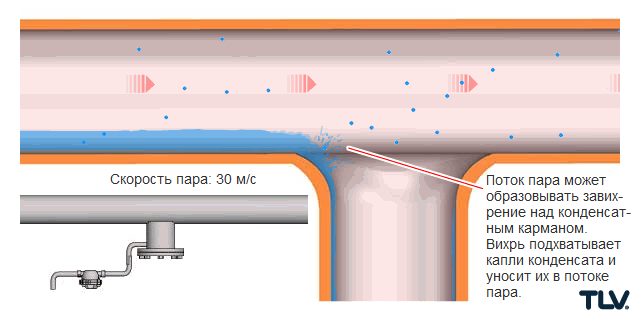

Завихрения в примыканиях паропровода способствуют к повторному попаданию конденсата в поток.

Каковы преимущества установки циклонных сепараторов?

Установка циклонного сепаратора пара позволяют эффективно очищать пар от капель конденсата, влаги и механических загрязнений, которые не могут быть уловлены сетчатыми фильтрами. Это значительно повышает качество работы системы, обеспечивая следующие преимущества:

  • повышение КПД нагрева
  • защита продукции от дефектов и брака
  • защита лопастей турбин от эрозии, заноса микрочастицами и последующей разбалансировки
  • устранение причин эрозии трубопроводов, теплообменников, парового оборудования и рабочих элементов запорных вентилей и регулирующих клапанов
  • многократное повышение ресурса регуляторов давления, качества и точности редуцирования пара
  • обеспечение устойчивой работы паровых эжекторов
  • обеспечение корректности и точности показания паровых расходомеров

Сравнение эффективности сепарации пара с помощью различный устройств.

Как видно из диаграммы циклонный сепаратор имеет стабильную эффективность по сравнению с сепараторами отбойного типа, у которых с увеличением расхода, коэффициент сепарации резко снижается.
