ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА РЕГУЛЯТОРОВ ДАВЛЕНИЯ

Снижение давления (редуцирование) пара

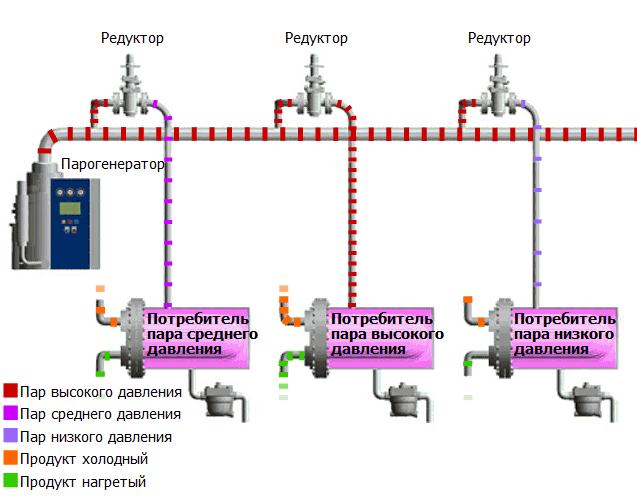

Для1 оптимального режима работы паровых котлов и снижения диаметра основных паропроводов, пар в котле генерируется со значительно большим давлением, нежели требуется потребителям. Потребители так же могут работать в различных температурных режимах. Таким образом, снижение давления осуществляется главным образом для уменьшения температуры пара.

Редукционный клапан используется для снижения давления пара и поддержания его на заданном уровне в автоматическом режиме. Основным способом снижения давления пара является его дросселирование с помощью сужения поперечного сечения паропровода.

Способы снижения давления

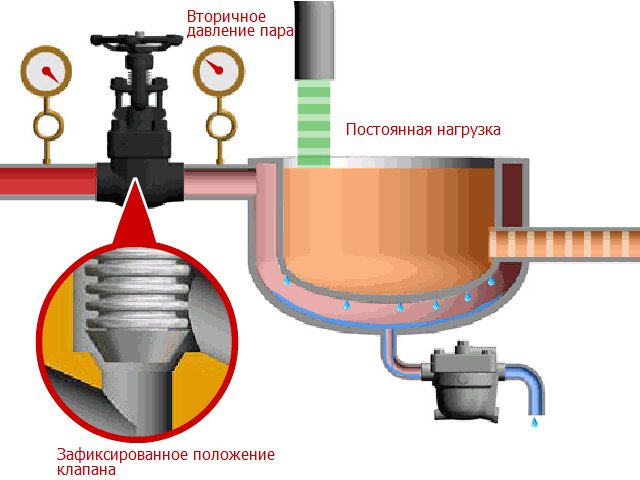

Для самого наипростейшего метода снижения давления, можно использовать обычный запорный вентиль, зафиксированный в частично открытом положении, или путем установки в потоке пара дроссельной шайбы (диафрагмы) или жиклера. В таком случае вторичное давление будет стабильно, если и нагрузка, и расход, и параметры пара не будут изменяться. Этот случай наглядно иллюстрирует анимация ниже.

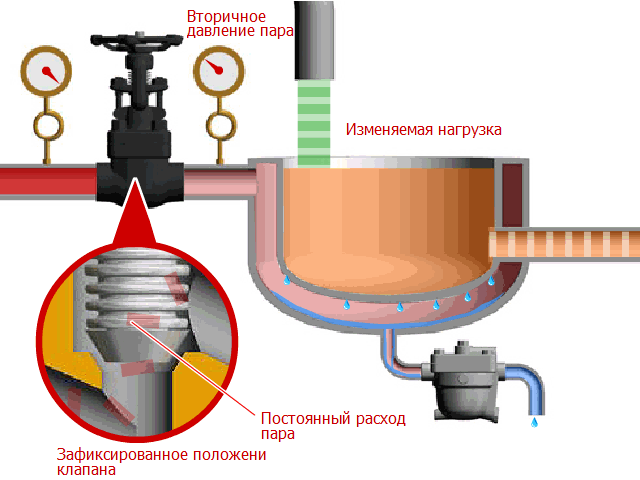

Однако любое колебание потока пара, будет сопровождаться соответствующим изменением вторичного давления. В этом случае выход на заданный уровень вторичного давления потребует повторного регулирования вентиля путем изменения степени его открытия. Если нагрузка после регулирования стабилизируется, то давление снова можно будет удерживать на заданном уровне.

Снижения давления редукционным клапаном

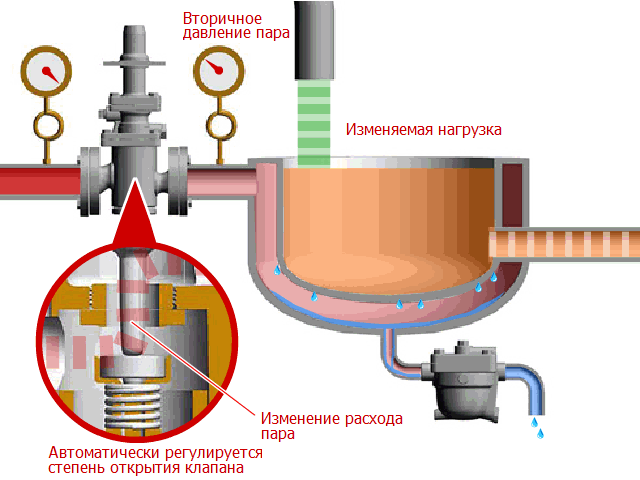

Для того, чтобы избежать вышеприведенных сложностей и поддерживать выходное давления в автоматическом режиме, применяются редукционные клапаны прямого действия. А для обеспечения стабильного и точного контроля выходного давления, применяются редукционные клапаны с пилотным управлением. Они автоматически регулируют степень открытия клапана, чтобы обеспечить неизменное давление даже тогда, когда расход потока колеблется.

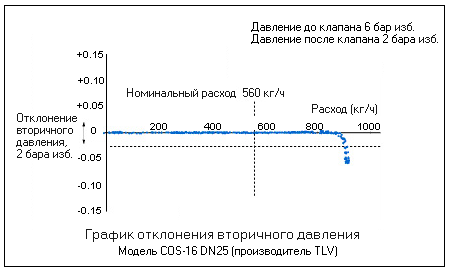

О качестве регулирования давления редукционными клапанами с пилотным управлением производства компании TLV, можно судить, рассмотрев диаграмму испытаний.

Преимущества редукционных клапанов

Регулировать давление можно так же с помощью комбинации регулирующего клапана, привода, датчика давления и контроллера. Однако для этого потребуется электропитание и подвод сжатого воздуха. В этом случае редукционный клапан с пилотным управлением имеет неоспоримое преимущество, благодаря полностью автономной работе, не требующей внешнего источника питания. Дополнительным преимуществом является чрезвычайно быстрое зондирование и регулирования выходного давления.
