РЕГУЛЯТОР ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ «ПОСЛЕ СЕБЯ»

МОДЕЛЬ DR-20

Используется при небольших расходах пара и не высоких требованиях к точности давления.

Преимущества:

  • компактный размер
  • высокий коэффициент редуцирования 30:1
  • вместо резиновой мембраны установлен износостойкий сильфон из нержавеющей стали
  • простота монтажа, отсутствие импульсной трубки
  • съемное седло клапана обеспечивает ремонтопригодность
  • конструкция выполнена полностью из нержавеющей стали высокоточным литьём
  • относительно низкая стоимость

Недостатки:

  • менее точное поддержание вторичного давления пара, в отличие от редукционных клапанов с пилотным управлением — модель COSR.

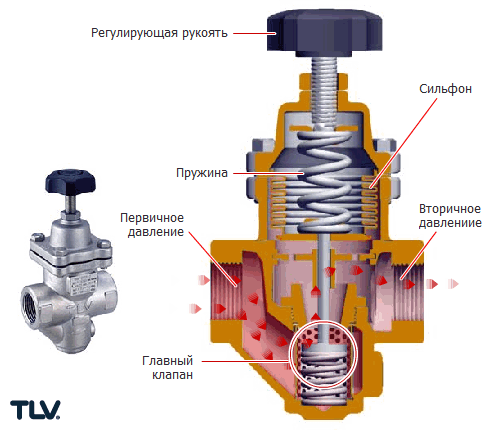

Настройка вторичного давление пара осуществляется путем изменения усилия пружины. Сжатие пружины открывает клапан, тем самым увеличивая поток пара. Возрастающее при этом вторичное давление пара (давление после клапана) воздействует на сильфон и создает обратное усилие, закрывающее клапан. Находясь в постоянном равновесии, усилие пружины и усилие вторичного давления пара на сильфон, поддерживают заданное давление пара.
