ОСОБЕННОСТИ КОНСТРУКЦИИ ВОЗДУХООТВОДЧИКОВ

Преимущества

  • автоматический отвод воздуха и неконденсируемых газов с высокой температурой (до 235°C)
  • большая емкость разрядки при компактном размере
  • термостатический Х-элемент
  • «нормально открытый» клапан X-элемента
  • высокая термостойкость
  • после прекращения подачи пара выполняет функцию прерывателя вакуума

Что такое Х-элемент?

Х-элемент представляет собой капсулу, заполненную термочувствительной жидкостью. Капсула состоит из двух сваренных по периметру диафрагм из нержавеющей стали, на одной из которых установлен клапан. Когда на Х-элемент воздействует водяной пар, клапан находится в закрытом состоянии. В момент контакта  Х-элемента с охлажденным конденсатом, воздухом либо другими неконденсируемыми газами – клапан открывается. Х-элемент отводит также неконденсируемые газы с высокой температурой, чего не в состоянии обеспечить биметаллические элементы. Это стало возможным благодаря применению термочувствительной жидкости с особыми свойствами.

Данная термочувствительная жидкость, как и вода, находится в жидком состоянии при температуре ниже температуры насыщения, а нагреваясь выше температуры насыщения — вскипает, превращаясь в газ. Разница в том, что температура насыщения терможидкости всего на 6С (22 °C для воздухоотводчиков) ниже, чем у воды. Это позволяет Х-элементу эффективно реагировать и отводить воздух и неконденсируемые газы из прогретого оборудования и паропроводов, заполненных паром.

”Нормально открытый клапан” — функция безопасности

Для надежной работы парового оборудования клапан Х-элемента является «нормально открытым». Конструкция разработана таким образом, что даже в случае разрушения диафрагмы Х-элемента, клапан останется в открытом положении. Это повышает надежность работы паровой системы, позволяет избежать остановки подачи пара, поддерживая оборудование в рабочем состоянии.

При нормальной работе

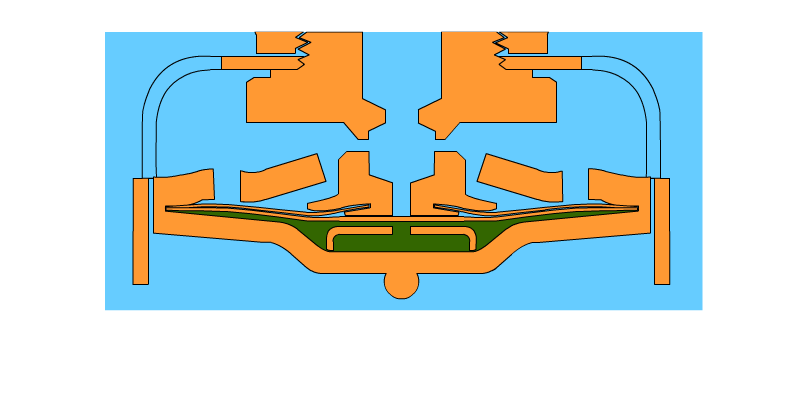

Если диафрагма «А» повреждена

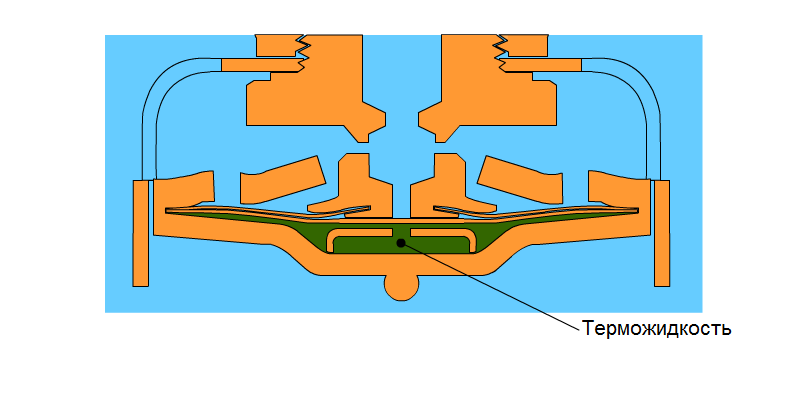

Если диафрагма «В» повреждена
