КОНДЕНСАТООТВОДЧИКИ СО СВОБОДНОПЛАВАЮЩИМ ПОПЛАВКОМ
Материал корпуса: ковкий чугун GGG 40.3 / чугун GG25
Вид |
Модель |
Макс. расход,
кг/ч |
Pмах.,
бар |
Tмах.,
˚C |
Материал
корпуса |
Тип
соединения |
Диаметр
подключения |
Тех.
описание |
|

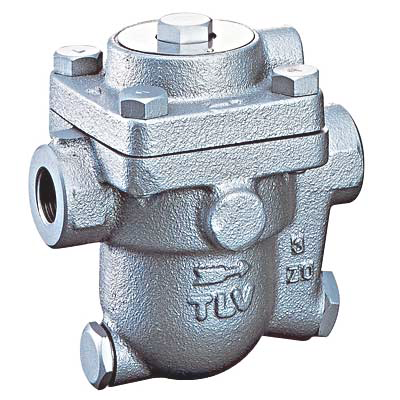

J3X,
JF3X |
710 |
21,
16 |
220 |
GGG 40.3 |
резьба,
фланец |
1/2″ – 1″,
DN15-DN25 |
|
|

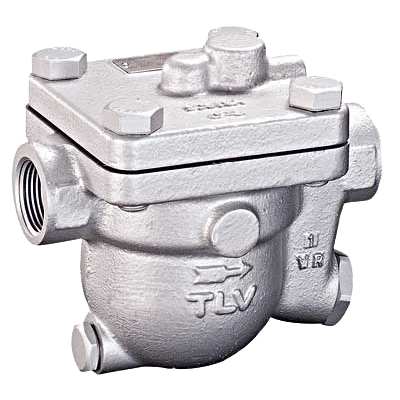

J5X,
JF5X |
1040 |
21,
16 |
220 |
GGG 40.3,
GG 25 |
резьба,
фланец |
3/4″ – 1 1/2″,
DN20- DN50 |
|
|

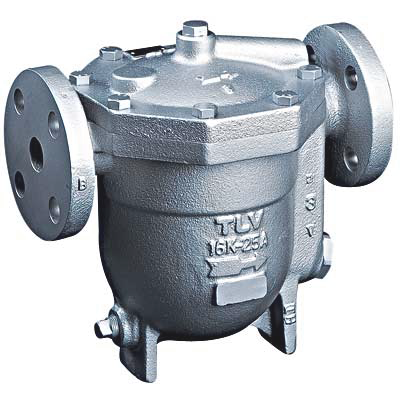

JS7X,
J7X |
4 000 |
16 |
220 |
GG 25 |
резьба,
фланец |
1″ – 1 1/2″,
DN20-DN50 |
|
|

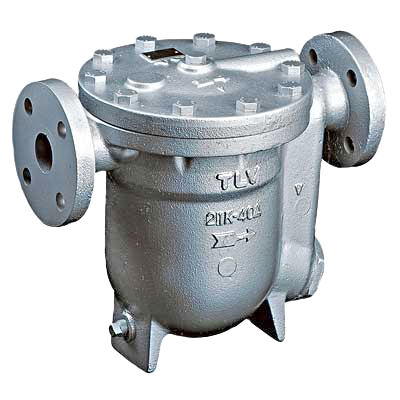

J7.2X |
9 000 |
16 |
220 |
GG 25 |
фланец |
DN40-DN50 |
|
|
J7.5X |
15 600 |
16 |
220 |
GG 25 |
фланец |
DN40-DN80 |
|
|

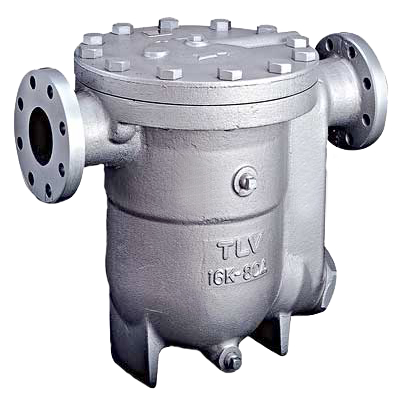

J8X |
25 000 |
16 |
220 |
GG 25 |
фланец |
DN50-DN100 |
|
|

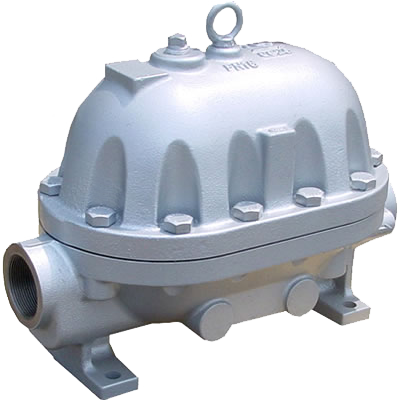

JL9X |
19 000 |
16 |
220 |
GG 25 |
резьба,
фланец |
2″,
DN50 |
|
|
JL14X |
60 000 |
16 |
220 |
GG 25 |
резьба,
фланец |
3″,
DN80-N100 |
|
|

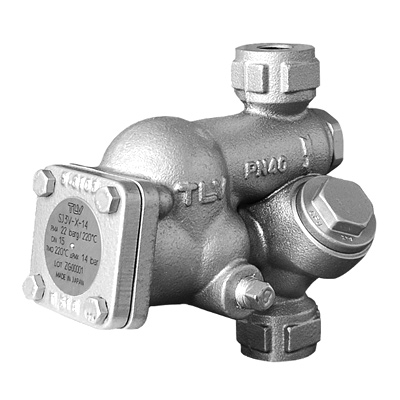

SJ3VX |
1 050 |
22 |
220 |
GGG 40.3 |
резьба |
1/2″ – 1″
(вертик. установка) |
|
|
SJ3FNX,
SJ3FVX |
1 050 |
22 |
220 |
GGG 40.3 |
фланец |
DN15-DN25
(гориз., вертик. установка) |
|
|

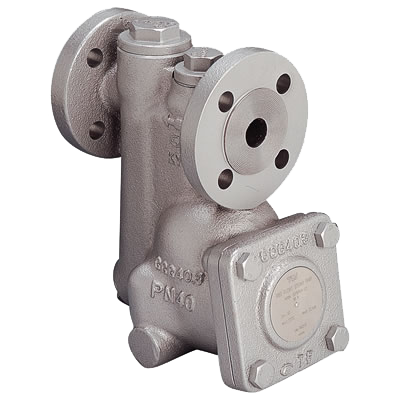

SJ5FNX,
SJ5FVX |
1 600 |
22 |
220 |
GGG 40.3 |
фланец |
DN20-DN25
(гориз., вертик. установка) |
|
|

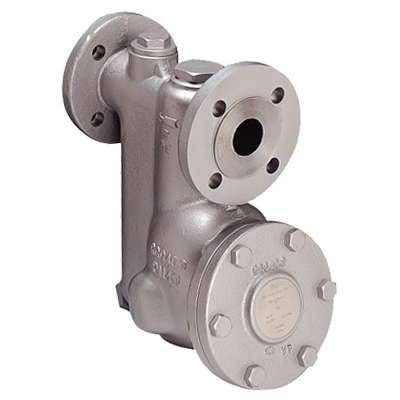

SJ6FNX,
SJ6FVX |
3 000 |
22 |
220 |
GGG 40.3 |
фланец |
DN40-DN50
(гориз., вертик. установка) |
|
|

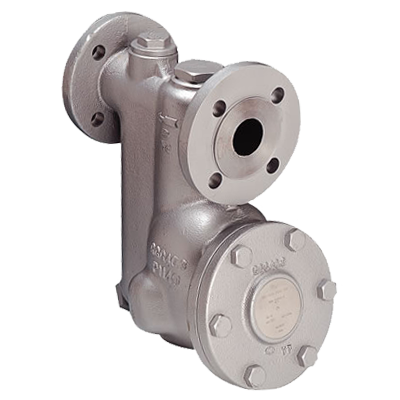

SJ7FNX,
SJ7FVX |
5 000 |
22 |
220 |
GGG 40.3 |
фланец |
DN40-DN50
(гориз., вертик. установка) |
|
Материал корпуса: литая сталь GSC25
Вид |
Модель |
Макс. расход,
кг/ч |
Pмах.,
бар |
Tмах.,
˚C |
Материал
корпуса |
Тип
соединения |
Диаметр
подключения |
Тех.
описание |
|

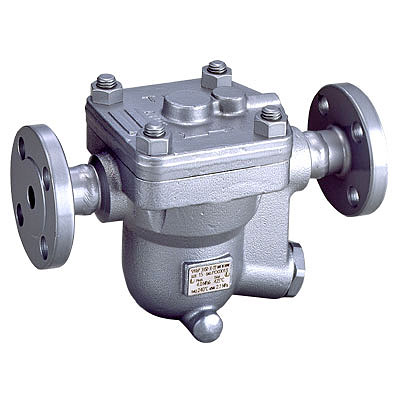

JH5RL-X,
JH5RL-B,
JH5RH-B |
1 000 |
40,
46,
80 |
240,
425 |
GSC 25 |
резьба,
фланец,
сварка |
1/2″ – 1″,
DN15-DN50,
15-50 мм |
|
|

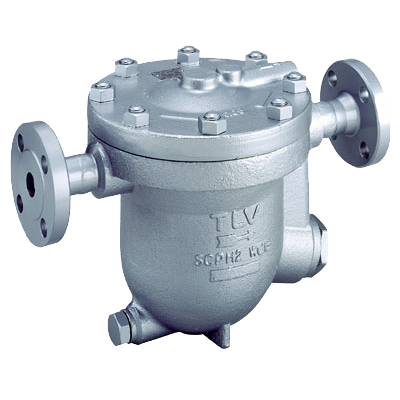

JH7RL-X,
JH7RL-B,
JH7RM-B |
4 000 |
40,
46,
65 |
240,
425 |
GSC 25 |
резьба,
фланец,
сварка |
1″, 1 1/2″,
DN20- DN50,
20-50 мм |
|
|

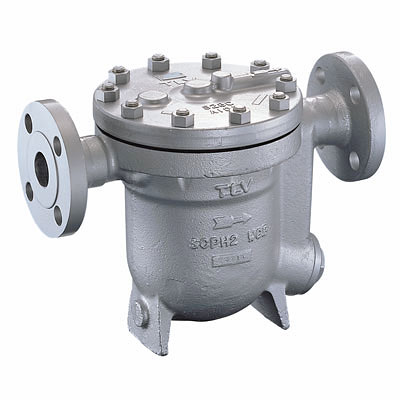

JH7.2R-X,
JH7.2R-B |
6 000 |
46 |
425 |
GSC 25 |
фланец,
сварка |
DN40-DN50,
40-50 мм |
|
|

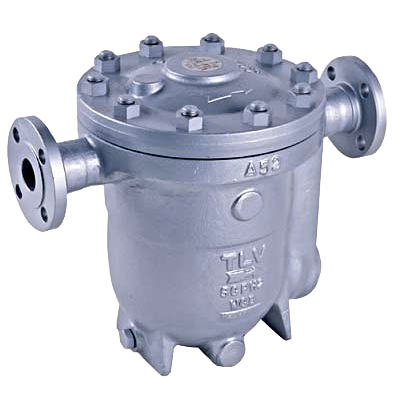

JH7.5R-X,
JH7.5R-B |
15 000 |
32 |
240 |
GSC 25 |
фланец,
сварка |
DN40-DN80,
40-80 мм |
|
|

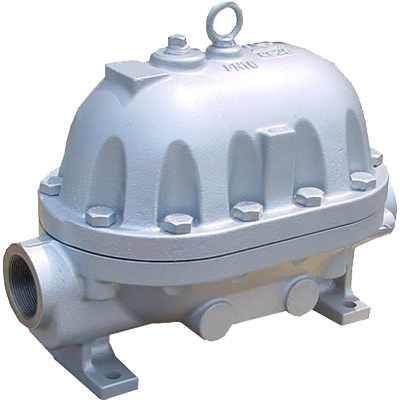

JLH9X |
19 000 |
32 |
240 |
GSC 25 |
резьба,
фланец,
сварка |
2″,
DN50,
50 мм |
|
|

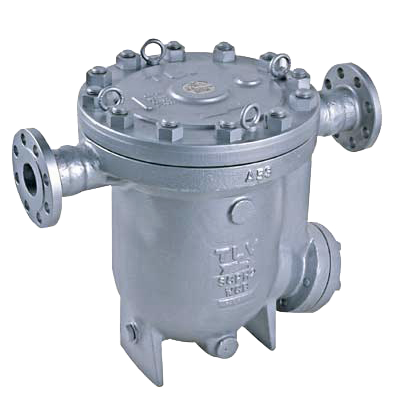

JH8R-X,
JH8R-B |
27 000 |
46 |
240,
425 |
GSC 25 |
фланец,
сварка |
DN50-DN100,
50-100 мм |
|
|

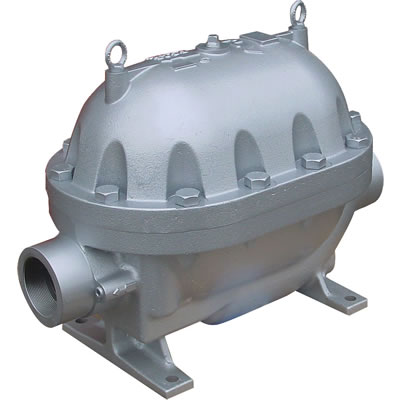

JLH14X |
60 000 |
32 |
240,
400 |
GSC 25 |
резьба,
фланец,
сварка |
3”,
DN80,
80мм |
|
Материал корпуса: нержавеющая сталь 1.4308 / 1.4312 / 1.4404
Вид |
Модель |
Макс.
расход,
кг/ч |
Pмах.,
бар |
Tмах.,
˚C |
Материал
корпуса |
Тип
соединения |
Диаметр
подключения |
Тех.
описание |
|

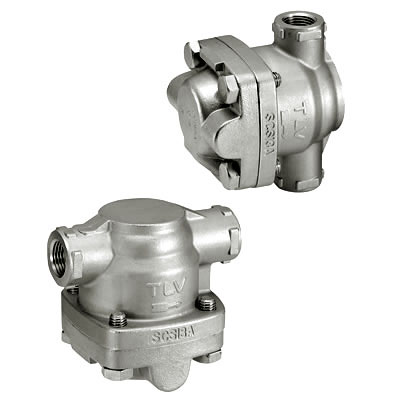

SS1,
SS1H |
200 |
21 |
220,
350 |
1.4312 |
резьба,
фланец,
сварка |
1/2″ – 1″,
DN15-DN25,
15-25 мм
(гориз., вертик. установка) |
|
|

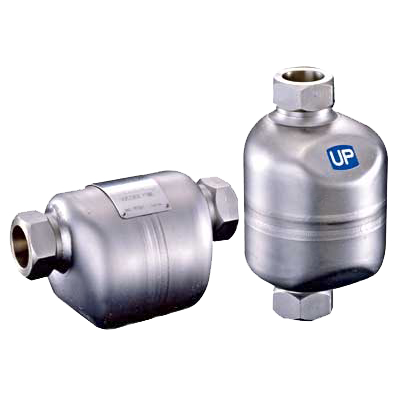

SS3 |
300 |
24 |
400 |
1.4404 |
резьба,
фланец,
сварка |
1/2″ – 1″,
DN15-DN25,
15-25 мм
(гориз., вертик. установка) |
|
|

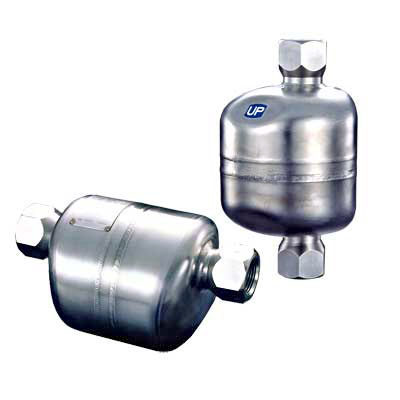

SS5,
SS5H |
800 |
32,
46 |
425 |
1.4404 |
резьба,
фланец,
сварка |
1/2″ – 1″,
DN15-DN25,
15-25 мм
(гориз., вертик. установка) |
|
|

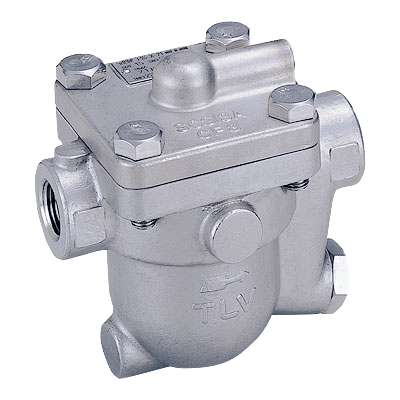

J3S-X |
760 |
21 |
220 |
1.4312 |
резьба,
фланец |
1/2″ – 1″,
DN15-DN25 |
|
|

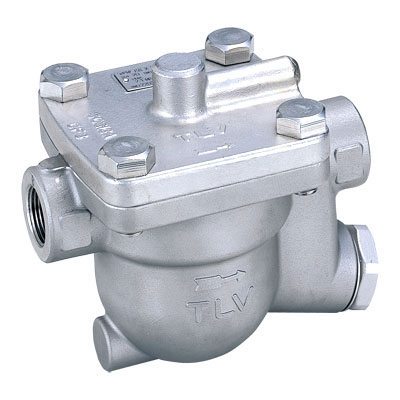

J5S-X |
1 020 |
21 |
220 |
1.4312 |
резьба,
фланец |
3/4″ – 1 1/2″,
DN20-DN25 |
|
|

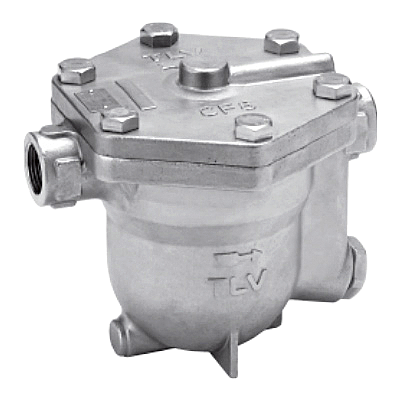

J6S-X |
3 400 |
21 |
220 |
1.4312 |
резьба |
1/2″ – 1″ |
|
|

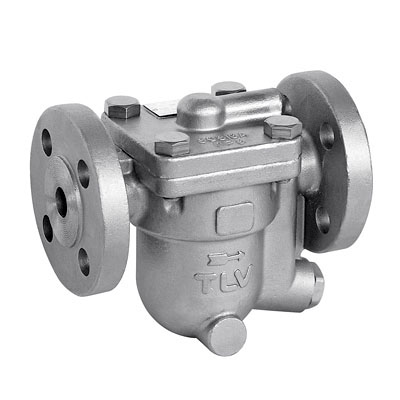

JH3-X,
JH3-B |
630 |
32 |
240,
350 |
1.4312 |
фланец |
DN15-DN25 |
|
|

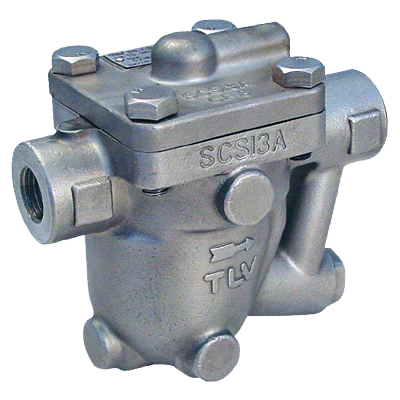

JH3S-X,
JH3S-B |
630 |
32 |
240,
350 |
1.4312 |
резьба,
фланец,
сварка |
1/2″ – 1″,
DN15-DN25,
15-25мм |
|
|

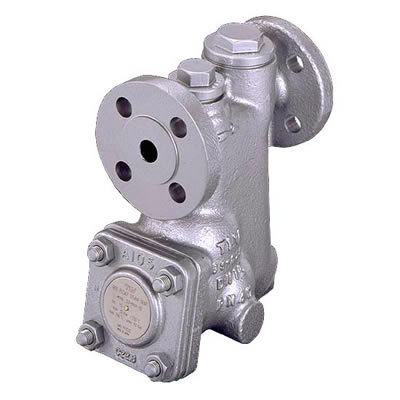

SJH3NX,
SJH3VX |
900 |
40 |
240 |
1.4312 |
фланец |
DN15
(гориз., вертик. установка) |
|
|

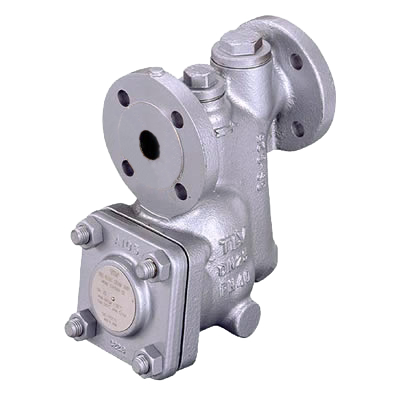

SJH5NX,
SJH5VX |
1 500 |
40 |
240 |
1.4312 |
фланец |
DN20-DN25
(гориз., вертик. установка) |
|
|

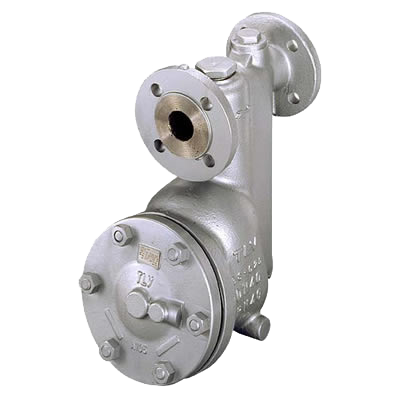

SJH6NX |
3 000 |
40 |
240 |
1.4312 |
фланец |
DN40 |
|
|

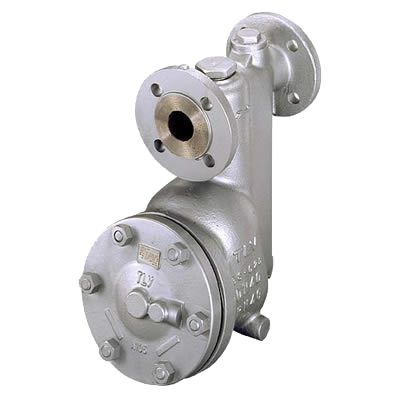

SJH7NX,
SJH7VX |
4 900 |
40 |
240 |
1.4312 |
фланец |
DN40-DN50
(гориз., вертик. установка) |
|
